本稳压电路由稳压电路、分压电路组成。

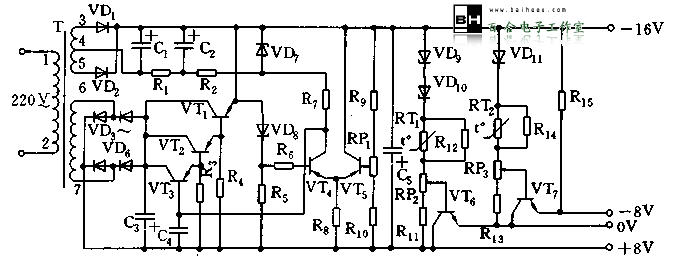

　　稳压电路的结构形式也是串联型稳压电路，它由复合调整管VT1~VT3，差动放大电路VT4、VT5，取样电路R9、R10、RP1及辅助电路VDl、VD2、Cl、C2、R1、R2、VD7等构成。输出24V稳定的直流电压，电路如图所示。

　　分压电路是由两组射极原随器串联组成，其第一组射极跟随器输出电压由稳压管VD9、VD10串联决定，RP2是平衡调节电位器，第二组射极跟随器的工作电压是由第一组射极供给，因此调节RP2时，相互有些影响，需要反复数次。由分压电路进行分析后，方可得到稳定电源。本电源共有+8V、-8V、-16V三组电压输出。

　　元器件选择：R1、R2、R15：RJ-0.5-1.5K,R3:RJ-0.5-3K,R4:RJ-0.5-1.3K,r5:RJ-0.5-1.8K,R6:RJ-0.5-0.47K,R7:RJ-0.5K-3K,R8:RJ-0.5-1K,R9、R10:RXJX-0.5-1K,R11:RJ-0.5-0.82K,R12、R14:RJ-0.5-0.16K,R13:RJ-0.5-0.39K。电位器RP1：WX1-4B-0.27K-5%,RP2、RP3：WX1-4B-0.56K-5%。热敏电阻RT1、RT2：RO2型热敏电阻0.15k-20%。二极管VD1、VD2：1N4001，VD3~VD6：1N4002。稳压管VD7、VD9、VD10：2CW15，VD8：2CW19，VD11：2CW14。三极管VT1：3AD30B，VT2：3AD6D，VT3：VT4、VT5：3AX81B，VT6、VT7：3DA14B。电容C1、C2：CDM－50V－30uF，C3：CD11-50V-1000uF，C4：CZJX-160V-0.1uF，C5：CD10-25V-100uF。电源变压器T参数选择：N1-2选用Φ0.25mm高强度漆包线，2000T。N3-4＝N4-5选用Φ0.17高强度漆包线，250T×2。N6-7选用Φ0.55mm高强度漆包线，125T×2。

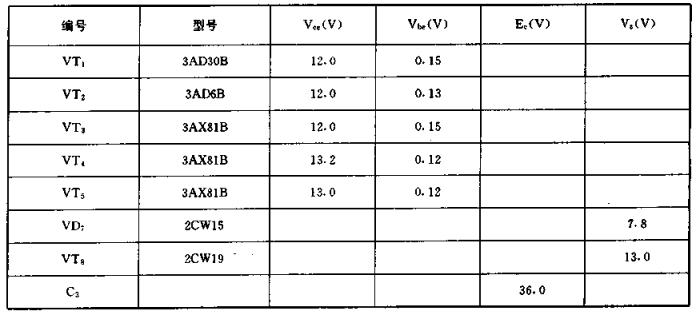

电源中各级晶体管和元件参考电压如表所附

　　本电源如要获取24V稳压直流电源，将用电负载接在-16V电压端和+8V电压端即可，接人时，须注意“+”、“-”极性。本电源中VT1、VT2为大功率三极管，应加装合适散热器，以便散热，更好地增大负荷效率。
