1．工作原理

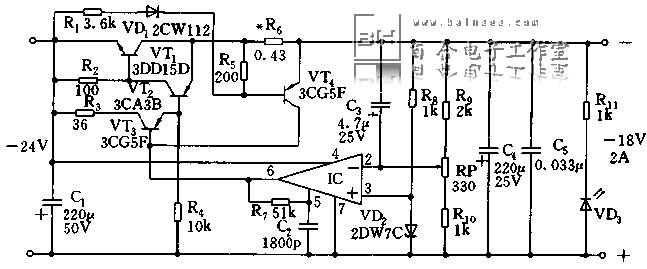

　　此电路是采用运算放大器的串联型稳压电路。其输出电压18V，最大输出电流2A。

　　IC为运算放大器，它具有电压增益高、输出阻抗低、温度系数小等特点。将它用于稳压电源中，可使稳压性能大大提高。电路中运算放大器IC起差动比较放大和控制复合调整管基极的作用。工作正常时，稳压二极管VD3基极电压与取样电压分别送到IC的正、负输入端，由运放IC的输入端电压比较后送到VT3的基极，使VT1~VT3导通。当输出电压降低时，经IC的输入端电压比较后，IC的输出电压下降，调整管的管压降减小．输出电压回升，起到稳压作用。若输出电压升高时，则反之。

　　VT4为限流保护管。R1、VD1给保护电路提供一个辅助电压，使过流保护电路成为减流型电路。R6为限流保护检测电阻。限流保护的原理是：当输出电流小于2A时，R6的压降(即VT4的Ube4)小于0.5V，VT4截止。如输出端由于某种原因而短路时，电流将大于2A，VT4的Ube4将超出其门限电压而导通。IC的输出被VT4分流，输出电压降低，VT1~VT3的内阻加大，限制输出电流进一步增大，从而起到保护作用。

　　其中，调节电位器RP可补偿输出电压的变化，其调整范围为±1V，以保证输出电压为-18V。发光二极管VD2是工作指示灯。

　　2．元器件选择

　　运算放大器IC采用5G23或F004型号的运放集成块。VT1要求Vceo≥50V，β≥50，VT2要求Vceo≥50V、β≥60，VT3要求Vceo≥50V、β≥80，VT4要求Vceo≥50V、β≥100。C1要求用CD1-50V电露电容，C3、C4要求CD1-25V电解电容。R6可用RJ-3W金属膜电阻。发光二极管VD3可选用节能型的发光管，其型号为2EPI10R红色的长方形发光管。其它元件型号如图1中标注，无特殊要求。
