LM317其特性参数：

输出电压可调范围：1.2V～37V

输出负载电流：1.5A

输入与输出工作压差ΔU=U_i-U_o：3～40V

能满足设计要求,故选用LM317组成稳压电路。

（2）选择电源变压器

1）确定副边电压U₂:

根据性能指标要求：U_omin=3V     U_omax=9V

又 ∵ U_i-U_omax≥(U_i-U_o)_min     U_i-U_oin≤(U_i-U_o)_max

其中：（U_i-U_oin）_min=3V，(U_i-U_o)_max=40V

∴ 12V≤U_i≤43V

此范围中可任选 ：U_i=14V=U_o1

根据  U_o1=(1.1～1.2)U₂

可得变压的副边电压：

2）确定变压器副边电流I₂

∵ I_o1=I_o

又副边电流I₂=(1.5～2)I_O1  取I_O=I_Omax=800mA

则I₂=1.5＊0.8A=1.2A

3）选择变压器的功率

变压器的输出功率：Po>I₂U₂=14.4W

（3）选择整流电路中的二极管

∵ 变压器的副边电压U₂=12V

∴ 桥式整流电路中的二极管承受的最高反向电压为：

桥式整流电路中二极管承受的最高平均电流为：

查手册选整流二极管IN4001，其参数为：反向击穿电压U_BR=50V>17V

最大整流电流I_F=1A>0.4A

（4）滤波电路中滤波电容的选择

滤波电容的大小可用式         求得。

1）求ΔU_i:

根据稳压电路的的稳压系数的定义：

设计要求ΔU_o≤15mV ，S_V≤0.003

                U_o=+3V～+9V

U_i=14V

代入上式，则可求得ΔU_i

2）滤波电容C

设定I_o=I_omax=0.8A，t=0.01S

则可求得C。

电路中滤波电容承受的最高电压为 ，所以所选电容器的耐压应大于17V。

注意： 因为大容量电解电容有一定的绕制电感分布电感，易引起自激振荡，形成高频干扰，所以稳压器的输入、输出端常 并入瓷介质小容量电容用来抵消电感效应，抑制高频干扰。

五、实验设备及元器件

1.万用表                2.示波器

3.交流毫伏表            4.三端可调的稳压器  LM317一片

六、测试要求

1．测试并记录电路中各环节的输出波形。

2．测量稳压电源输出电压的调整范围及最大输出电流。

3．测量输出电阻R_o。

4．测量稳压系数。

用改变输入交流电压的方法，模拟U_i的变化，测出对应的输出直流电压的变化，则可算出稳压系数S_V.（注意： 用调压器使220V交流改变±10％。即ΔU_i=44V）

5．用毫伏表可测量输出直流电压中的交流纹波电压大小，并用示波器观察、记录其波形。

6．分析测量结果，并讨论提出改进意见。

七、设计报告要求

1．设计目的。

2．设计指标。

3．总体设计框图，并说明每个模块所实现的功能。

4．功能模块，可有多个方案，并进行方案论证与比较，要有详细的原理说明。

5．总电路图设计，有原理说明。

6．实现仪器，工具。

7．分析测量结果，并讨论提出改进意见。

8．总结：遇到的问题和解决办法、体会、意见、建议等。

八、注意事项

1．焊接时要对各个功能模块电路进行单个测试，需要时可设计一些临时电路用于调试。

2．测试电路时，必须要保证焊接正确，才能打开电源，以防元器件烧坏。

3．注意LM317芯片的输入输出管脚和桥式整流电路中二极管的极性，不应反接。

4. 按照原理图焊接时必须要保证可靠接地。





3．设计方法简介

（1）根据设计所要求的性能指标，选择集成三端稳压器。

因为要求输出电压可调，所以选择三端可调式集成稳压器。可调式集成稳压器，常见主要有CW317、CW337、LM317、LM337。317系列稳压器输出连续可调的正电压，337系列稳压器输出连可调的负电压，可调范围为1.2V~37V，最大输出电流I_omax为1.5A。稳压内部含有过流、过热保护电路，具有安全可靠，性能优良、不易损坏、使用方便等优点。其电压调整率和电流调整率均优于固定式集成稳压构成的可调电压稳压电源。LM317系列和lM337系列的引脚功能相同，管脚图和典型电路如图4和图5.


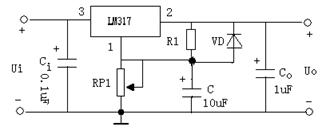

     图4管 脚图                                       图5典型电路


输出电压表达式为:
