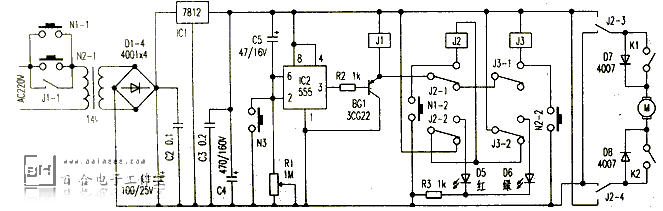

该电路具有使用方便、安全可靠、窗帘启闭自如，并可使窗帘停留在任何位置。使用交流220V供电，工作完毕自动切断电源，从控制电路到窗帘电机只需两根低压电源线，且电路简单，容易安装，效果不错，见下图。

　　由电源变压器、D1～4、C1-4、 ICl等组成12V 0.5A电源；由IC2、 C5、R1、J1等组成30秒定时电路； J1、J3、N1、N3组成互锁切换电路； D7、D8、K1、K2组成行程开关。当按下N1后，N1-1接通，IC2的③脚为低电平，BG1导通，J1吸合，J1-l闭合，电路自保；按下N1同时N1-2接通，J2吸合，J2-1与上触点闭合，J2负电源改为BG1发射极提供，J2自保；J2-3、J2-4与上触点闭合，正向电源通过D7(此时K1开路)经电机、K2至负极，电机正向运转，窗帘徐徐闭合，J2-2闭合红色指示灯亮，当窗帘完全闭合的同时滑轮将行程开关K2顶开 (K2开路)；30秒后IC2送出高电平，BG1截止J1释放，J1-1断开，电路停止工作(定时时间的长短调整应大于实际启闭窗帘的时间)：若将窗帘停留在中间任何位置可在窗帘打开或闭合过程中按下N3，若将窗帘打开只要按下N2-2，工作原理同上。
　　将元件按图纸要求焊接好以后，做成一个抽屉的形式，将按钮装在抽屉的面板上；220V电源输入端和送到电机的12V电源都采用插头连接，调试检查都很方便；J1、J2、J3可选用JRX-13F-1小型继电器；按钮可选带有指示灯可直接卡在面板上的按钮；电机可选用直流 12V1OOmA转速为100转/分的减速电机，其外形尺寸为直径40mm高50mm的大马力电机；主动轮和被动轮外径为20mm、槽宽2mm、槽深3mm、内径为6mm直接套在电机轴上用制头螺丝固定，被动轮可安装在一个带有拉簧的支架上，这样可以使拉线始终处于紧绷状态而不会打滑；行程开关可选用带有簧片的微动开关，安装支架可根据需要来设计。
