该恒温控制器由于采用了一个新型电子元件—交流参数固态继电器( PSSR )，使得电路大为简化，但电路性能不错。该控制器动作灵敏、切换速度高，与之配套的电接点水银温度计的接点不容易老化、安装更换简单。这种恒温控制器适宜用在孵化箱中。

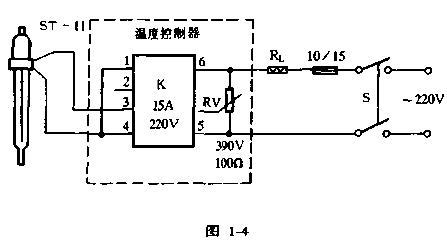

　　交流参数固态继电器K是一种6端固体元件，外型如图1-2所示。图中第①脚是有源驱动端，第②脚是负功率驱动端，第③脚是无源驱动端，第④脚是控制端的公共端，第⑤脚、第⑥脚是输出开关端。第①一④脚与第⑤、⑥脚之间相互电隔离。交流参数固态继电器的典型控制特性如图1-3所示。从图1-3可以看出，当第③、第④脚外接的无源元件的电阻小于R₀时，输出端的电压U_5-6等于电源电压，相当于输出开关断开;当外接电阻阻值大于场时，输出开关端压降U_5-6等于零，相当于输出开关接通。R₀的典型值约1 kΩ。图1-4是恒温控制器使用时的连线图，以孵鸡为例，恒温控制过程如下:通常将电接点水银温度什ST预置在38.5℃ ,当孵箱内温度低于38.5℃时，水银电接点是断开的，相当于第③、第④脚之间的外接电阻阻值无穷大，K工作在图1-3曲线上D点以远，输出开关接通，负载RL(电炉丝)接通电源，箱内温度升高;当箱内温度上升到38.5℃时，水银温度计电接点闭合，相当于K的第③、④脚之间的外接电阻阻值为零，K此时工作在图1-3曲线的A点，输出开关断开，负载}L失电停止加热，箱内温度降低。这样周而复始，就会将箱内温度控制在给定的温度范围内。

　　如果是一万只鸡蛋的电孵箱，加热器的功率需约2.5kW，因此K要选择15A220V规格的。安装时，K应配足够大的散热器，散热器尺寸不得小于2cm x 20cm x 20cm，材料为铝板。K的底部是散热片，有些产品散热片与内部相通，因此在与外加散热器相互压接时，中间需垫上起电绝缘作用的云母片或聚脂薄片。也可以视情况采用金属结构件作为散热器。图1-4中的RV为一个压敏电阻，如果没有此元件，也可用阻容吸收回路代替，通常电阻取100Ω，电容取0.1μ。K第①脚的灵敏度很高，悬空时很容易受外界感应信号的干扰，因此不使用这一脚时应将此脚与公共端第④脚短接。
