插座式自动温控器的特点是自动控温、自动加热、自动断电和自动转换电源。它不仅适用于家用热水器、热带鱼缸、电热毯及家庭养殖业等的自动温度控制，而且稍加改动可在防盗报警、光控等实验装置中便用。

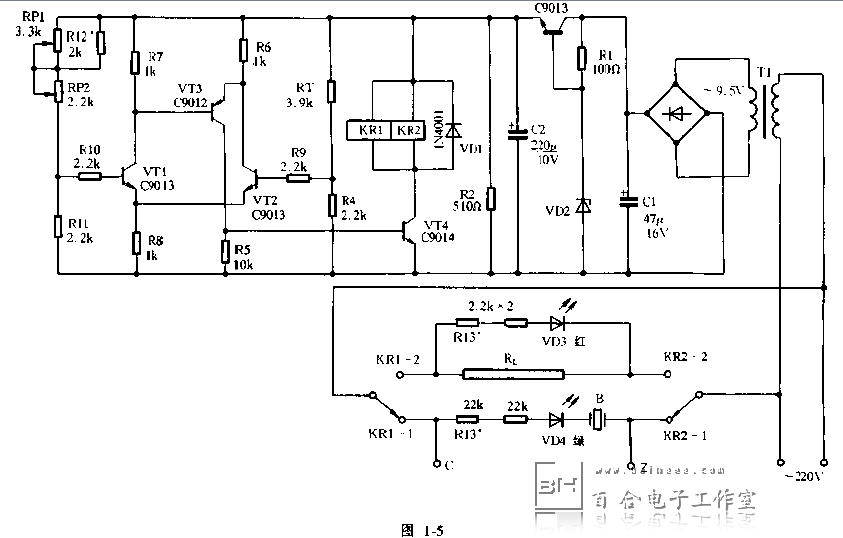

　　温控器电路包括温度控制电路、工作状态显示及稳压电源3部分。电路如图1-5所示。

　　温度控制电路部分的前级由VT1、 VT2及R4、RT、 R11、电位器ftP等元件组成的差分放大器，其作用是将温度传感器送来的信号转换成电信号加以放大。其中热敏电阻RT为温度传感器，装在温控传感头里面。电位器RP1, RP2用于调节温度范围。由VT3 ,  VT4组成后两级直流放大器用以将前级差分放大器输出的温度控制信号放大，以控制负载继电器KR1, KR2工作，再由继电器控制电热元件RL与市电接通与否，达到自动温控的目的。

　　工作状态显示部分采用红、绿发光二极管，分别指示加热升温与冷却降温状态。蜂鸣报警器B设计在降温时报警(本电路采用声、光同时报警)。

　　电源部分:22UV市电经变压器T1降压，桥式整流出9V ~ 12V直流电压，再经单级串联稳压电路从V书发射极输出温控电路所需的+5V稳压电源，此稳压电源负载电流200mA时压降小于0.2V，可保证温控电路的精度。

　　安装时，先在印制电路板上按图焊接好所有元器件，然后调试。调试前，电热元件暂不连接，用10kΩ电阻或导线将C, Z两端连接起来。通电后，第一步用万用表检查稳压电源+ 6V电压是否正常，再将传感头浸在40℃左右的水中，反复调节RPM，看继电器是否发出“叭嗒、叭嗒”的吸合、释放声，红、绿发光二极管应随之轮流同步发光。若始终处于一种状态，则应检修温控部分。如VT3 , VT4质量较差(线性不良，饱和压降大等)均可引起VT4导通不够，电流不足致使继电器KR2吸合，而不升温。另外，稳压电源+6V性能差，电阻大，亦会造成继电器不能完全吸合的故障。第一步应调RP1，若能控制继电器的吸合，说明温控电路能正常干作;第二步是调整温控范围:将传感头置于上限温度的热水中，电位器RP1顺时针旋到底(电阻值为0),调RP2使温控电路处于临界点附近，且红色指示灯亮，处于加热状态。然后将传感头浸在下限温度的冷水中调温控范围下限，将电位器RP1逆时针旋到头(电阻值最大)，掉换电阻R12，使温控电路能处在临界点附近，且绿色指示灯发光，继电器能释放。经以上调整，实际温控范围即达到所需要求，并稍有余量。图中R12值系按35℃~55℃温度范围定的。最后，接上电热元件，根据实际温度控制情况再细调一遍即可。
