它是一种电路简单、安全可靠、控温精度高、具有高温报警和低温报警功能、温度可以任意可调节的恒温控制电路。用此电路组装了作物育种时用的组织培养室、温床育苗室、小麦春化室、小鸡解化室和菌种栽培室的恒温控制器，几年来的连续使用，没有发生过控温失灵的事故。利用此电路组装的温控设备，不需要有人日夜值班。温度如果发生异常情况，报警器马上发出报警声音。如果控制功率较大的恒温设备时与交流接触器配合，可作二次控制用。

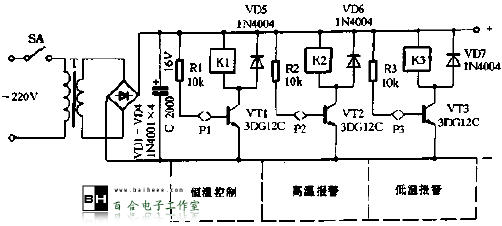

　　电路如图1所示。合上开关SA变压器T初级线圈通以交流电，次级输出12V交流电压，经二极管VD1~VD4桥式整流和电容器C滤波后，输出12V直流电压，供给后级的晶体管控温电路用。可调式电接点玻璃水银温度计P1的两根电源线，分别连接在电阻R1和三极管VT1的基极，电接点温度计的感温头从需要控温的烘箱顶部打一个孔插人或放人需要控温的室内。如果需要控温的箱内或室内温度低于P1设定的温度，则P1温度计内的水银柱与触点铂丝电极不接触，三极管VT1基极开路而截止，继电器K1不吸合。此时交流接触器的线圈通过继电器Kl的常闭触点得电，接触器吸合，其触点接通电炉丝加热，使需要恒温的烘箱内或室内的温度逐渐上升，温度计P1内的水银柱也随着温度上升而逐渐上升。当达到设定值时，P1内的水银柱与上接触点铂丝电极尖端相接，这时三极管VT1饱和导通，继电器K1得电吸合，交流接触器线圈断电，电炉丝停止加热。当被控制的箱内或室内的温度逐渐下降、温度计F1内的水银柱离开接触点铂丝电极尖端时，三极管VT1截止，继电器K1线圈失电而触点释放。此时K1的常开触点断开，常闭触点接通，电炉丝又得电加热。这样周而复始，被控制的箱内或室内的温度就可恒定在一定的温度范围内。

图1

　　 如果恒温控制电路出现了异常情况，温度升高到设定极限，则温度计P2的水银柱上升和上接触点铂丝电极尖端接通，三极管V性饱和导通，继电器I}2线圈得电吸合，其常开触点闭合，接通电铃电路，发出超温报警声。如果温度下降到设定极限，则温度计P3的水银柱和上接触点铂丝电极尖端断开，三极管、q3无基极电流而被截止，继电器K3线圈失电，其常闭触点闭合，接通报警电铃电路，发出报警声。

　　控制升温设备时，把被控制的负载电源线与继电器K1的常闭触点串接;控制降温设备时，把被控制的负载电源线与继电器K1的常开触点串接，可达到一机多用目的。


　　元器件选择:T用5W/12V电源变压器;VD2~VD7用1N4004整流二极管;VT1~VT3用3DG12C型硅三极管;C用1000uF/16V电解电容器;K1~K3用JQX-4F小型继电器，工作电压12V，线圈电阻;R1~R3用1/2w10kΩ金属膜电阻。交流接触器要根据控制的负载功率大小来选择。超高温和超低温报警器用交流22}V电铃。感温元件P1~P3用可调式电接点玻璃水银温度计，开路电压36V，工作电流20mA，同时还要根据升温或降温的高低来选择。印制线路板用0.2cm厚的环氧树脂单面铜板。只要元器件质量合格，线路和焊接正确，一般不需要调试，都能一次获得成功。
