注：本文以指针式万用表为例，当使用数字式万用表时请注意红黑表笔的极性是相反的

1．如何测试判断单向可控硅的引脚极性

　　如图1(a)所示，可控硅的控制极与阴极之间有—个PN结，类似于一只二极管，具有单向导电特性，而阳极与控制极和阴极之间有多个PN结，因这些PN结是反串在一起的，正反向电阻均是很大的。根据这些特点，就可利用万用表很方便地判别出各电报来。将万用表置于R×1k(或R×100)档，任意测试两个电极间的正反向电阻，如果测得其中两个电极的电阻较小(正向，几到十几千欧)，而交换表笔后测得的电阻很大(反向，几十到几百干欧)，那么，以阻值较小的为准，黑表笔所接的电极就是控制极，而红表笔所接电极就是阴极，剩下的电极便是阳极了。测试中，若测得的正反向电阻均很大时，应及时调换电极再测试，直至找到正反向电阻—大一小的两个电极为止。

图1　可控硅等效电路和电路符号

2、测试单向可控硅的好坏

极间电阻的测试

　　如果测得阳极A与控制极G和阴极K之间的正反向电阻均很大，而控制极与阳极间具有单向特性时，则说明可控硅是好的；如果测试阳极与控制极和阴极间的正反向电阻较小甚至为零，而控制极与阴极间的正反向电阻很接近甚至为零时，说明可控硅性能变差或内部击穿短路；如果测得各电极间的电阻均为无穷大，就说明可控硅内部开路损坏。

　　测量控制极与阴极之间的正反向电阻时请注意：—般正反向电阻都相差很大，但由于制造工艺上的原因，使得控制极与阴极间正反向电阻有可能差别较小，但只要反向电阻明显地比正向电阻大就证明可控硅是好的。普通可控硅的测试参考数据见表1。

表1　单向可控硅参试参考数据

触发导通能力的测试

　　判断方祛之二：万用表置R×1档，黑表笔接阳极A，红表笔接阴极K．给阳极加上正向电压，此时观察表头指示，阻值应很大。然后图2所系，用—根短路线把阳极和控制极连起来，这样也给控制极加上正向触发电压，此时观察万用表指示，如果发现阻值明显变小，就说明可控硅有可能被触发导通，再拆去短路线，如果指针仍指在原来较小的位置，就说明可控硅确已触发导通，并且说明可控硅性能良好，可以使用。反之，如果短路线拆去前后，指针均不动，说明可控硅有可能损坏。在测试中，我们还会发现—种情况，即当给控制极加触发电压时，可控硅便导通，而当搞撤去触发电压，可控硅就不导通了，这可能是导通电流太小(小于继持电流)或导通管压降太大所致，这属正常现象，并不影响对可控硅性能的判断。

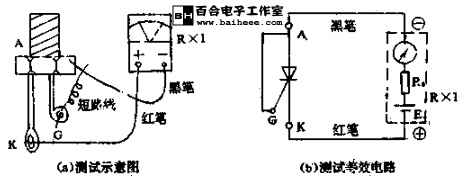

图3　单向可控硅触发导通能力测试示意图（方法一）

　　判断方法之二：有些可控硅(如大功率)需要的触发电流和维持导通电流较大，若采用上述方法调试而可控硅不能触发导通时，可采用如图4所示电路进行测量，即在万用表的红表笔上串一只1.5V干电池，使干电池与表内电池正向串联(顺串)在一起。加一节干电池后，对于一只性能良好的可控硅来说，—般都能触发导通，否则说明可控硅是坏的。如果身边有两只万用表的话，可将两只万用表串联后进行测量。串的这只万用表就相当于加了一节干电池。

图4　单向可控硅触发导通能力测试示意图（方法二）

　　判断方法之三：电路如图5所示，万用表拔在直流100mA档，用两节1.5V干电池串联提供电源，电阻起限流作用，防止导通时电流过大打表。连接好电路后，开关K'处于断开位置，此时表针应没有偏转，指示为零，表明可控硅没有导通，如果有指示，表明可控硅已击穿或性能变差。然后合上K'，如果表针有明显的偏转，说明可控硅是好的，如果无偏转，可控硅可能是坏的，可再加—节干电池再试。可控硅导通后再断开开关K'，如果指针指示在原来位置不动，表明可控硅仍维持导通，性能良好；如果指针回到零位，说明可控硅恢复阻断，有可能是坏的，但也有可能是维持导通电流大小所致。

图5　单向可控硅触发导通能力测试示意图（方法三）
