3、实验手记

　　阻值取值：R0取1.5K，R1、R2分别取10K，按结果，应得到5V的输出电压。Vin使用12V，实测电压为5V。Vin使用24V，实测电压5V（我的3 1/2位电表的显示值），因此，此种器件的精度很高。

　　接入负载，在C、A端并接负载电阻，Vin用12V。当负载电阻大于2K时，输出电压几乎看不出任何变化。当电阻小于2K时，输出电压开始减小，此时应当是前面所说的阴极电流的条件不符合了。　

　　TL431作为一个高性价比的常用分流式电压基准，有很广泛的用途。这里简单介绍一下TL431常见的和不常见的几种接法。

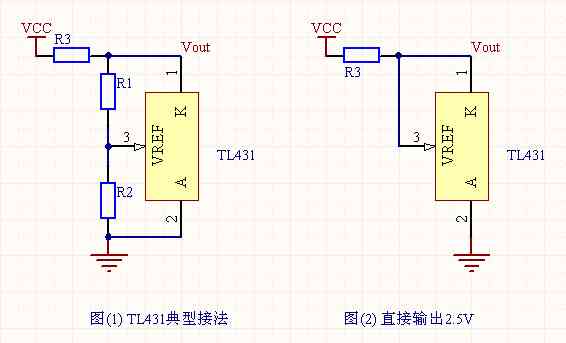

　　图(1)是TL431的典型接法，输出一个固定电压值，计算公式是： Vout = (R1+R2)*2.5/R2，

　　同时R3的数值应该满足1mA < (Vcc-Vout)/R3 < 500mA

　　当R1取值为0的时候，R2可以省略，这时候电路变成图(2)的形式，TL431在这里相当于一个2.5V稳压管。

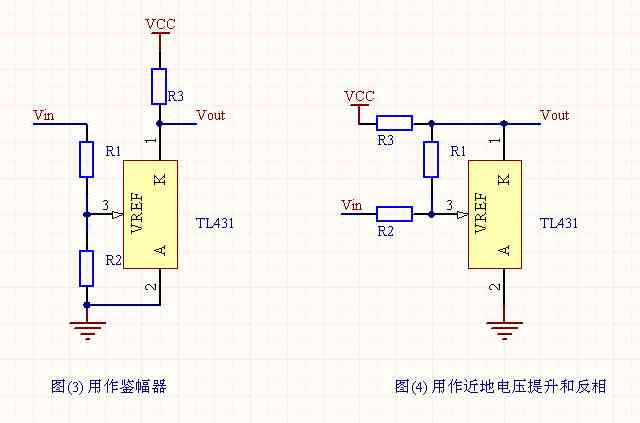

　　利用TL431还可以组成鉴幅器，如图(3)，这个电路在输入电压 Vin < (R1+R2)*2.5/R2 的时候输出Vout为高电平，反之输出接近2V的电平。需要注意的是当Vin在(R1+R2)*2.5/R2附近以微小幅度波动的时候，电路会输出不稳定的值。

　　TL431可以用来提升一个近地电压，并且将其反相。如图(4)，输出计算公式为： Vout = ( (R1+R2)*2.5 - R1*Vin )/R2，特别的，当R1 = R2的时候，Vout = 5 - Vin。这个电路可以用来把一个接近地的电压提升到一个可以预先设定的范围内，唯一需要注意的是TL431的输出范围不是满幅的。
