本教程将详细的讲解Protel 99SE的四层板的设计过程，以及在其中的内电层分割的用法。
    事先声明：本教程用于初学者的入门与提高；对于高手们，也欢迎看看，帮小弟指出其中不当的做法！
    下面，就打开你的电脑及软件开始了。(- - - - - -好像是废话, 嘿嘿..... )

一、准备工作
    新建一个DDB文件,再新建相关的原理图文件, 并做好相关准备设计PCB的准备工作，这个相信想画四层板的朋友都会, 不用我多讲了。

二、新建文件
    新建一个PCB文件, 在KeepOutLayer层画出PCB的外框, 如下图，用过Protel的朋友们应该都会。


三、设置板层

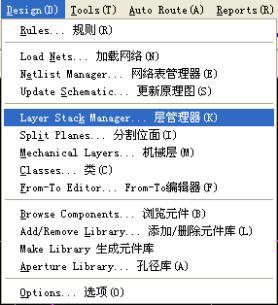

    在PCB界面中点击主菜单Design 再点击Layer Stack Manager 如图：

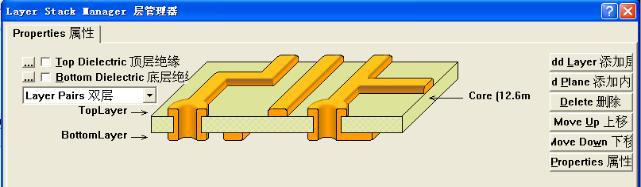

    点击后弹出下面的层管理器对话框, 因为在Protel中默认是双面板，所以，我们看到的布线层只有两层。

    现在我们来添加层，先单击左边的TopLayer, 再单击层管理器右上角的Add Plane按钮，添加内电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加内电层，而不是Add Layer。

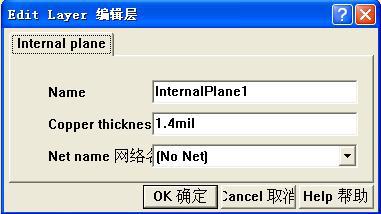

    单击 后，将在TopLayer的下自动增加一个 层,双击该层，我们就可以编辑这一层的相关属性，如下图：

    在Name对应的项中，填入VCC，点击确定关闭对话框，也就是将该层改名为VCC，作为设计时的电源层。
    按同样的方法，再添加一个GND层。完成后如图：


四、导入网络
    回到原理图的界面，单击主菜单Design ==> Update PCB如图:
 =>

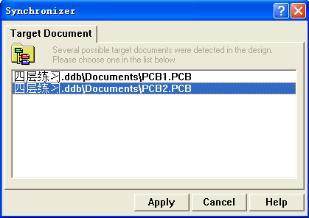

选择要更新的PCB文件，点击Apply ，

再点击左边的 ，查看我们在原理图中所做的设计是否正确。

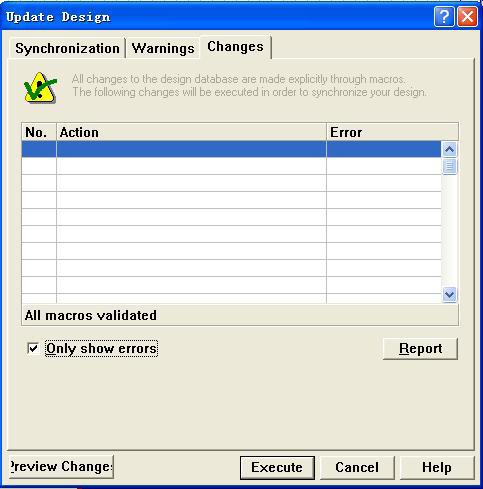

这里，我们把 项打上勾，只查看错误的网络。

在这里，我们没有发现有任何错误网络时，可以单击 将网络导入PCB文件了。
    这种导入网络的方法是Protel的原理图导入网络到PCB的一个很方便的方法，不用再去生成网络表了。同时，修改原理图后的文件，也可用此方法快速更新PCB文件。

五、布局

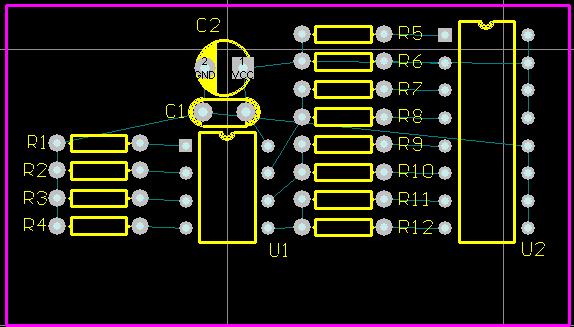

    由于这个基本大家都会，所以省略了,完成后如图:
