六、设置内电层

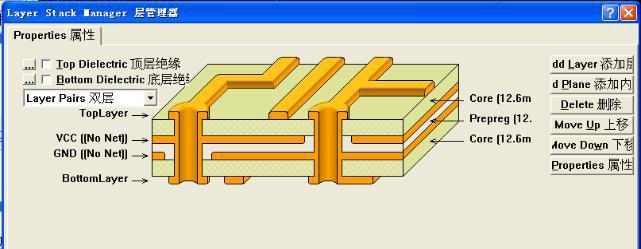

    我们再执行主菜单Design 下的Layer Stack Manager 弹出层管理器，

双击VCC层，在弹出的对话框中，在Net name 的下拉对话框中选择VCC网络，给这一层真正定义为VCC网络，之前的只是取个VCC的名称而已，与VCC网络相同的元件管脚及过孔，均会与该层自动连接，从而不用布线。

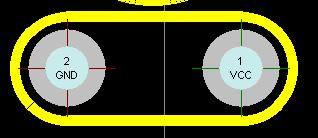

    用同样的方法给GND层定义网络，将其定义为GND网络。点击OK关闭对话框。这时，我们发现，在PCB中，有些元件的PAD的中心有一个十字，这是因为，这个焊盘的网络是VCC或者GND，说明已经与相对应的网络连通。如图：

在图中，焊盘上的十字架的颜色就代表相对应连接内电层的颜色。如：内电层GND为棕色，则焊盘的十字也为棕色。


七、布线
[800字…………省略]

八、内电层分割
    当Top Layer与BottomLayer层没有足够的空间来布信号线时，而又不想增加更多的信号层, 我们就需要将这些信号线走在内电层上，做法如下：

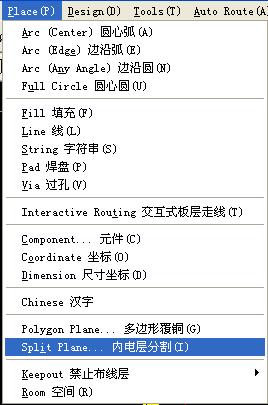

    先确定要走在内电层的网络，再单击主菜单Place, 选择 项。如图：

弹出分割内电层的对话框，如图：

在Connect to Net中选择一个要布在内电层的网络，这里，假如，我们选AA1网络，在 中，我们设置为0.5mm, 这就是在内电层中与其它网络的距离。这个尽量设大一点，至少在0.3mm以上，一般为0.5mm，因为，在内层中，间距太小会导致生产时不良率较高。在Layer中，我们选VCC, （ 建议不要在层做内层分割，因为，在设计时，尽量保持的完整性，提高抗干扰能力。）

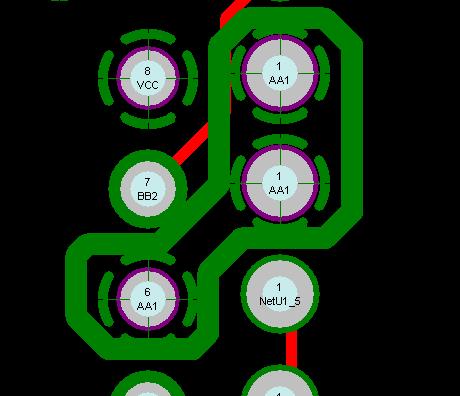

    设置好后点OK，再在PCB中找到AA1网络的PAD处画线，将要布在该层的PAD或VIA包围起来，形成一个闭合的多边形。（注意，这个线在内层中，是无铜区域，也就是在顶层的线与线中的间隙，所以，不能画到与焊盘重叠）如图：

    这时，网络为AA1的PAD中心也多了个十字架，说明，AA1网络已经从VCC层将这里焊盘连接起来了，注：千万注意，在内电层中不要再对这些焊盘进行走线了。

九、看内电层

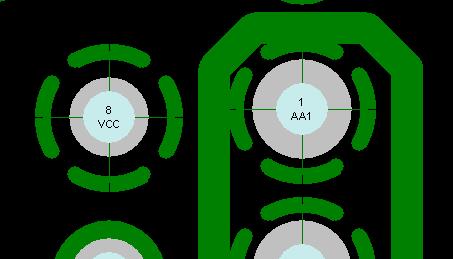

    在PCB内层设置完毕后，我们要来查看内层是否正确，当然，最先是用眼睛来查看整个板了。下面，我们来看看下面这个图:

    前面已经讲过，带十字PAD是已经和内电层对应网络连接OK的，我们要怎么查看这个PAD是否有铜铂连接呢？ 其实只要想象力丰富一点的人，就会知道，PCB中负片做法：就是有画线的地方就是没有铜铂的区域，那么，在上图中，黑色的区域在做出PCB板后，就是有铜铂的区域了，现在，我们可以用一种简单的方法去查看。

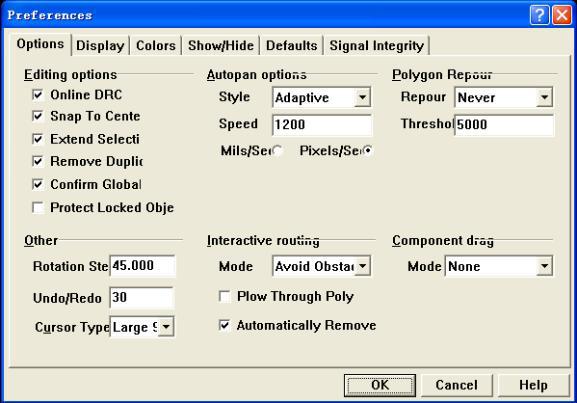

    首先，在PCB界面中，点击主菜单Tool(T下的选项 (或按T 、P快捷键），打开参数设置对话框:

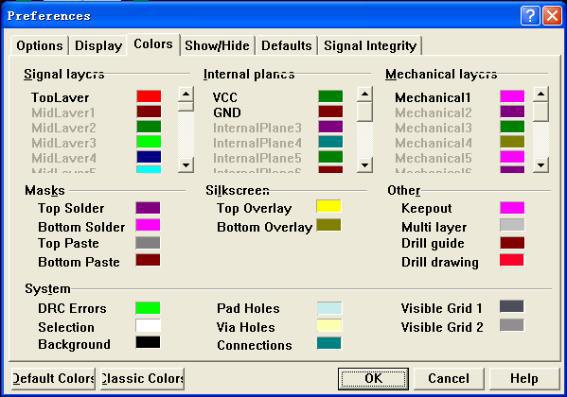

然后、单击 颜色选项卡，打开颜色设置对话框，如图：

    假如我们要查看的是VCC内电层，这里，我们将 的颜色设置为深一点的颜色，如棕黑色；再将背景色 设为平常的红色，单击OK关闭对话框。

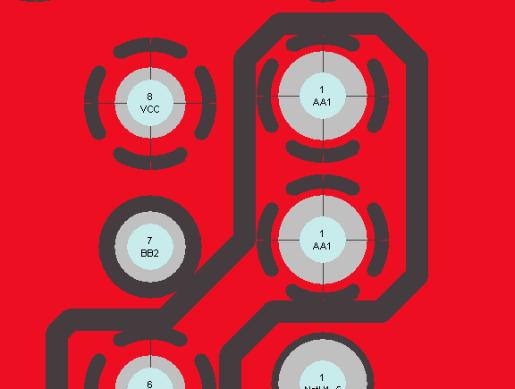

    再次，我们关掉其它的一些不需要的层，如：丝印层等，方便我们查看PCB，下面我们再来看一下PCB文件，如图：

    在图中，红色区域就是有铜铂的地方（也就是内电层中没有画线之处），在棕黑色的区域，就是无铜铂区（就是内电层中有画线的区域），这样，这块板就像被铺了铜的PCB文件一样了。
    PCB的最后文件，如图：

哈哈，一块四层板完成了!!!
