6）设计ucf文件
    首先选中pic_top ，按右键在弹出的窗口中选择New Source，再在弹出的新建文件窗口中选择Implementation Constraints File，并输入文件名top.ucf（如图4.51所示）。接着执行“下一步”，即进入ucf文件的编辑操作，这时我们可根据系统的输入输出要求并参照下载板的用户手册，对系统的端口进行管脚锁定（如图4.52所示）。管脚全部锁定并检查无误后应进行存盘操作。

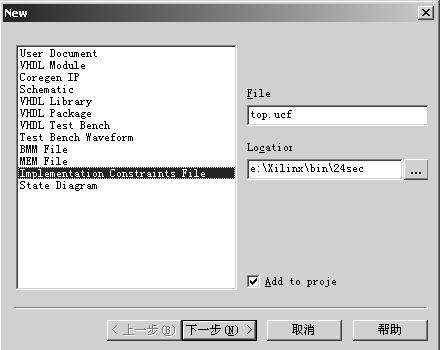

图4.51 ucf文件的建立操作示意图

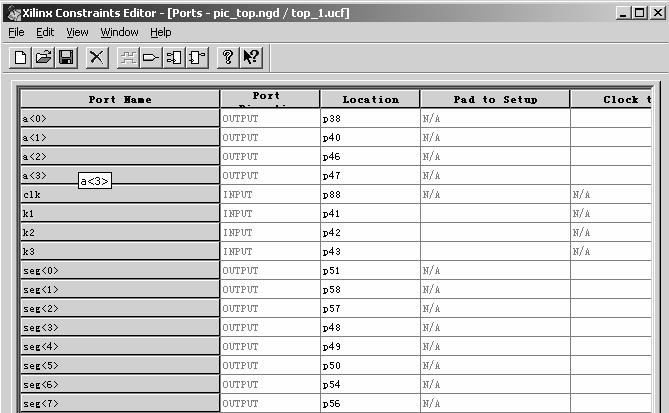

图4.52 本设计的ucf文件

7）设计实现
    运行设计实现（Implement Design）：选中pic_top，运行Implement Design，如图4.53所示。

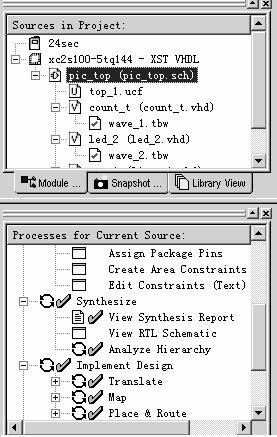

图4.53 运行设计实现操作图
    在FloorPlanner中查看设计布局：展开Place & Route，运行View/Edit Placed Design (FloorPlanner)，即可查看设计布局，如图4.54所示。

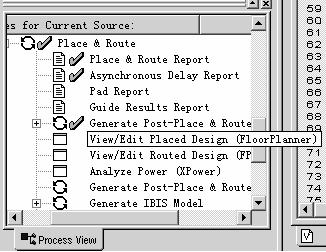

图4.54 在FloorPlanner中查看设计布局操作图

8）系统的时序仿真
    在完成任务上述步骤后，我们可以按照前面已经介绍的方法，对系统（顶层文件）进行时序仿真。

9）系统的配置和硬件验证
    首先选中pic_top，执行Generate Programme File ，生成配置文件，如图4.55所示。

图4.55 配置文件生成示意图
    接着双击Configure Device（iMPACT），启动iMPACT进行配置。设置配置方式选为Slave Serial Mode（如图4.56所示），对应的下载板上拨码开关也设置成Slave Serial Mode模式，即M0，M1，M2，PROG，JTAG，SV_SrI对应的状态为OFF，OFF，X，ON，OFF，ON。单击完成，运行后弹出Add Device 对话框，选中pic_top.bit （如图4.57所示），点击打开按钮，这时窗口中会出现芯片图样（如图4.58所示），点右键，选Program，即执行编程下载功能。执行完毕后出现Programming Succeeded（如图4.59所示），则表示下载成功。下载成功后，即可根据系统的设计要求在EDA实验开发系统上进行硬件验证。

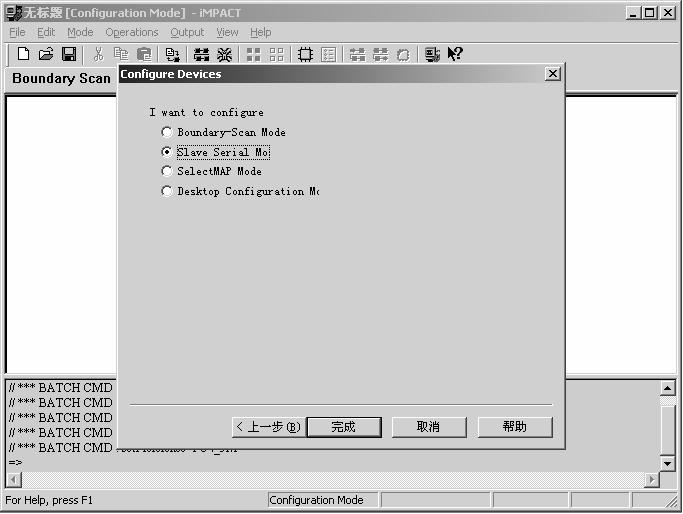

图4.56 配置方式选择示意图

图4.57 下载文件选择示意图

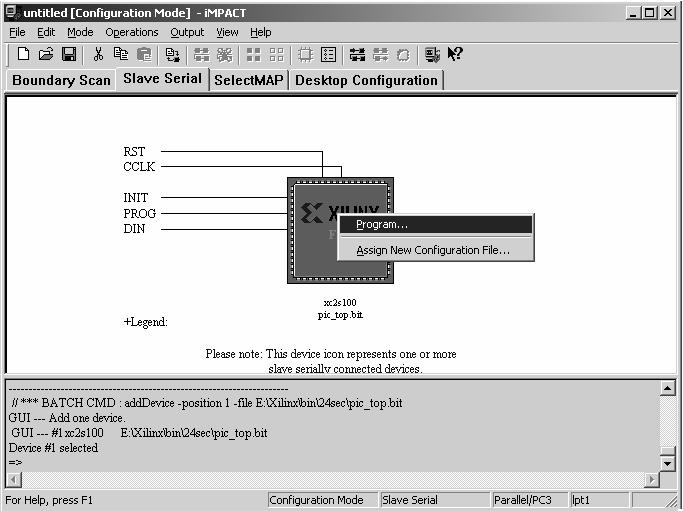

图4.58 下载操作示意图

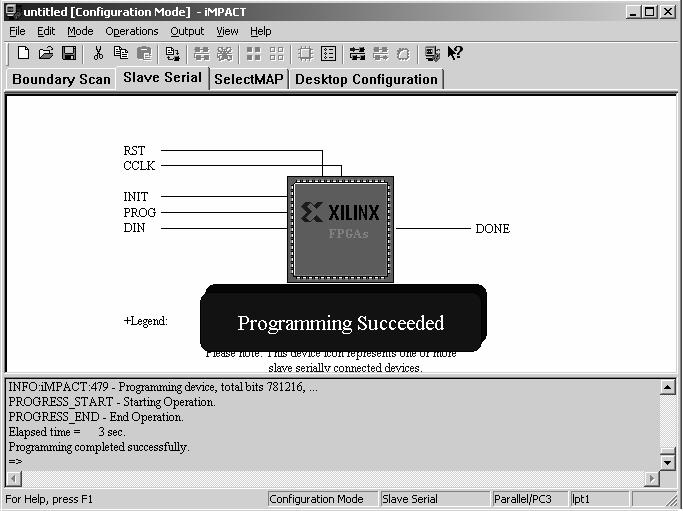

图4.59 下载成功示意图
