１、光敏三极管工作原理

　　光敏三极管和普通三极管的结构相类似。不同之处是光敏三极管必须有一个对光敏感的PN结作为感光面，一般用集电结作为受光结，因此，光敏二极管实质上是一种相当于在基极和集电极之间接有光敏二极管的普通二极管。其结构 及符号如图１所示。

图１　光敏三极管电路符号

　　光敏三极管一般在基极开放状态使用(外部导线有两条线的情形比较多)，而将电压施加至射极、集极之两个端子，以便将逆偏压施至集极接合部。在此状态下，光线入射于基极之表面时，受到反偏压之基极、集电极间即有光电流(Iλ)流过，发射极接地之晶体管的情形也一样，电流以晶体管之电流放大率(hfe)被放大而成为流至外部端子之光电流(Ic)，为便于了解起见，请参照图2所示。电流再经过次段之晶体管的电流放大率被放大，其结果流至外部导线之光电流即为初段之基极、集极间所流过之光电流与初段及后段之晶体管的电流放大率三者之积。

图2  光敏三极管的等效电路

2、光敏三极管特性曲线：

图3　照度特性曲线

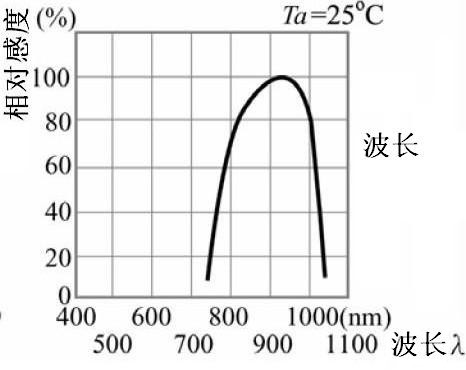

图4 波长特性

图5 光电流/正电压特性
