压电陶瓷滤波器是近年来发展较快的一种新型电子器件，它广泛应用于电视、音响、通讯等设备中。

　　压电陶瓷滤波器—般以锆钛酸铅压电陶瓷材料制成。它具有体积小、重量轻等特点。与LC滤波器相比，它有优良的温度、时间稳定性，并有高的Q值以及良好的矩形系数和选择性。—切用LC滤波器的地方，均可用压电陶瓷滤波器替代。

　　应用于电视伴音中频滤波的压电陶瓷滤波器又称为能陷多重模式陶瓷滤波器，近年来生产的电视机，几乎都由它成功的替代了传统的LC网络滤波器。

　　压电陶瓷滤波器在电视机中的作用是：利用图像中频(38MHz)与伴音第一中频(31.5MHz)之差来获得6.5MHz伴音第二中频。为了选出这一携带伴音信息的调频波，伴音中放电路必须具有如图1所示的选频特性。6.5MHz压电

图1　伴音中放电路的选频特性

　　陶瓷滤波器主要用于彩电伴音电路中作6.5MHz滤波。它将视频信号衰减而取出6.5MHz伴音中频信号送至伴音中频限幅放大器加以放大。由于该器件无需调整，可靠性高，不受外部磁场干扰，易于实现整机集成化、无调整化，加之其体积小、重量轻；因此广泛用于彩色电视机中。

工作原理

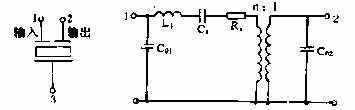

　　6.5MHz压电陶瓷滤波器的电路符号及其简化等效电路如图2所示。


图2

　　工作原理：当输入端电极上加上电信号时，由于压电效应使陶瓷体产生超声振动。这种机械振动使输出端电极间产生压电电流。此电流通过外接负载重新得到电信号。从等效电路来看，三商，端陶瓷滤波器相当于以两端滤波器等效电路中的电感为初级，加上次级电路形成的变压器耦合电路。变压器初级对6.5MHz频串串联谐振，起选频作用。

　　应用于电视伴音频率下的陶瓷滤波器，取沿振子厚度方向的振动形式。振子形状为圆形薄片和方形薄片，其厚度由器件的工作频率和所选用材料的频率常数决定，电极形式为点电极。

　　陶瓷滤波器的频率特性如图3所示，其中心频率fo＝6.5MHz，在3dB处的带宽为310kHz，20dB处的带宽为580kHz，基本上满足了中放特性的要求。陶瓷滤波器与常规的LC滤波器比较，陶瓷滤波器插入损耗比较大，然而随着插入损耗的增大，其噪声电平也相应地下降了。所以最终还是可以得到和LC滤波器相同的信噪比。

图3　陶瓷滤波器的频率特性
