在音响中，使用了465kHz和10.7MHz等几种压电陶瓷滤波器，它们的基本原理与上面介绍的电视用压电陶瓷滤波器大致相同，只是频率不—样，下面以10.7MHz陶瓷滤波器加以简要介绍。

1．音响陶瓷滤波器的结构原理及特点

　　10.7MHz压电陶瓷滤波器是为了适应音响收音部分的高性能化，增强可靠性、稳定性而设置的。它用作收音部分中频放大的选择网络，它的外形如图1所示，内部原理方框如图2所示。陶瓷滤波器用钛酸锆盐或钛酸钡等压电陶瓷来作为电力——机械转换元件。陶瓷滤波器频带宽、选择特性陡峭、无需调整。

图1　音响陶瓷滤波器外形

图2　内部原理框图

　　10.7MHz压电陶瓷滤器的识别方法：陶瓷滤波器用彩色标志(在陶瓷滤波器的右上方)来表示各种中心频率。其色标识别表1和表2

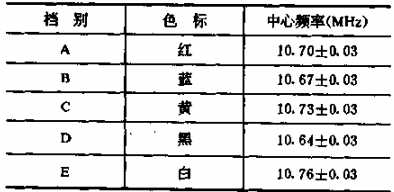

表1　国产陶瓷滤波器色标识别表

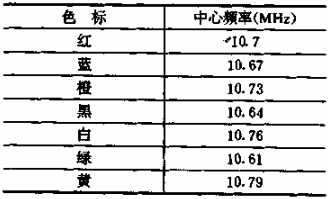

表2　进吕陶瓷滤波器色标识别表

2．音响陶瓷滤波器的测试方法

　　用万用表R×10kΩ档测量时，电阻值应无穷大。如果若有—定阻值或阻值为零，则是陶瓷滤波器漏电或短路。陶瓷滤波器开路可用扫频仪观察特性曲线加以判定，也可用替代法判定。

3．音响陶瓷滤波器的维修方法

　　音响陶瓷滤波器若漏电或短路，可用“电击法”修复，即用100V左右的电压、对陶瓷滤波器短路的电极进行瞬间通电。操作时动作要快，瞬间放电时间要短。一次不行，可重复数次。若还不能奏效，只有更换。

　　注意：在更换和代换陶瓷滤波器时，应使用同一色彩标志的产品。
