配套光盘提供入门所需的多个实例（有原理说明及相关知识点），几乎每个实例都有视频演示（个别以图片形式呈现）。

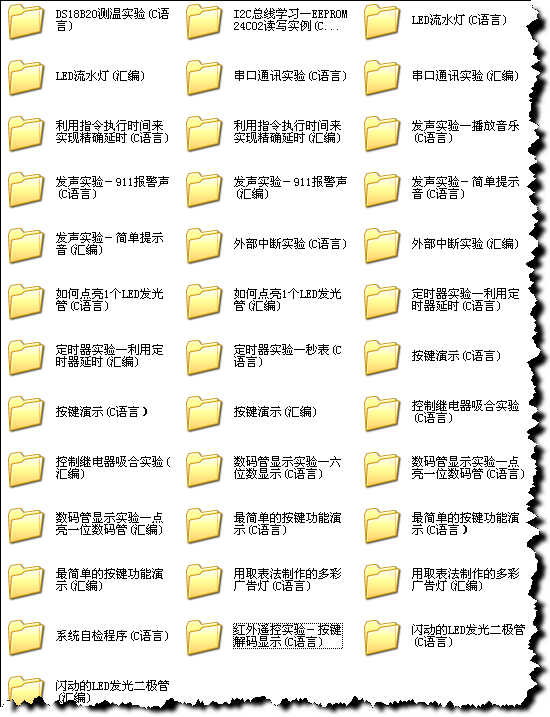

源代码一览：

---

配套光盘对实例的分析示例：

  实验目的：

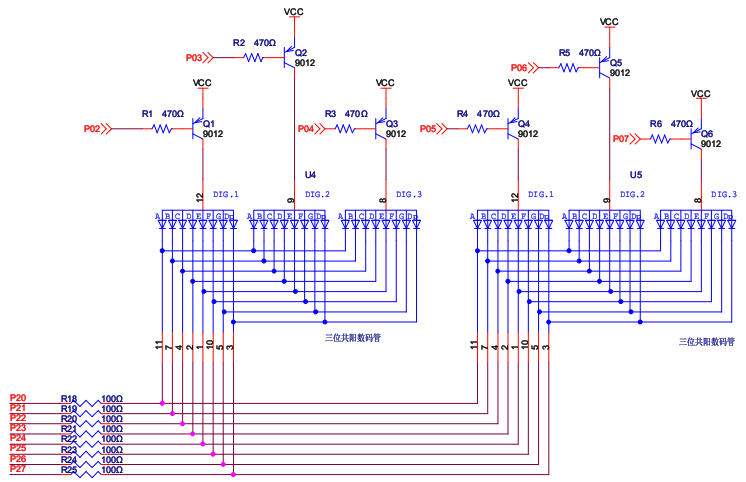

　　 利用指令执行时间固定的原理实现精确延时，用数码管显示0~9秒计时。　　

　　在《定时器实验—利用定时器延时》中我们得用定时器来实现了比较精确的延时，我们还可以利用指令执行时间得到非常精确的延时，其实在之前的好几个实例中都用到了利用指令执行时间来延时，只是没有精确进行计算过而已。

　　不同的指令执行的时间都固定，比如执行MOVA,#35H这条指令所需时间为1个机器周期，执行DJNZ指令的时间均为2个机器周期，而机器周期=12/晶振频率，如果使用12MHz的晶振，则机器周期＝12/12000000=1us。

　　我们用一个存储单元作为秒计数单元，当一秒钟到来时，就让秒计数单元加1，当秒计数达到10时，就自动返回到0，从新计数。一秒时间的产生在这里我们采用软件精确延时的方法来完成，经过精确计算得到1秒时间为0.9983秒（以12MHz晶振为例）。产生一秒延时的程序如下：



　　对于C语言实现软件延时的难点在于需要确定编译后生成的代码是什么，例如下面一段C程序：



在Keil环境下编译后得到如下汇编代码：

计算此汇编代码的执行时间为10us（晶振11.0592MHz）。

根据这一原理，出现了一些自动生成延时代码的工具，使用非常方便，这里给出其中一个工具：单片机工具集

　　

辅助资料：

　　汇编指令及其执行时间

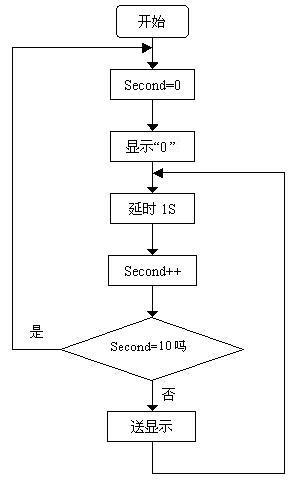

流程图：

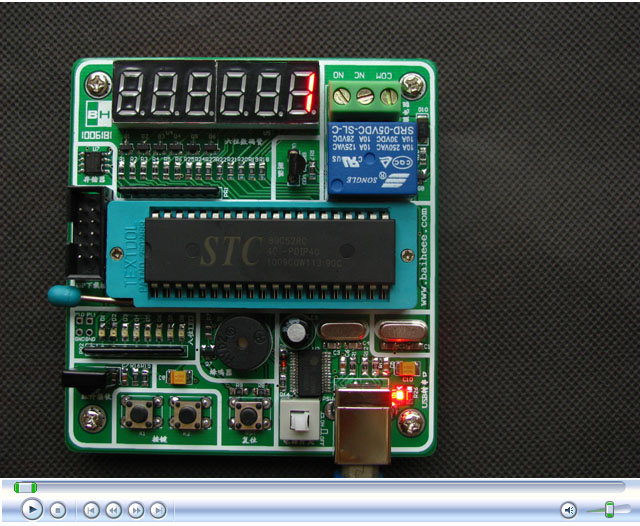

结果演示：（配套光盘才可播放视频）
