本文介绍的无线通讯模块，采用通用的低功耗单片机MSP430作为主芯片，nRF905作为无线收发模块，利用SPI口实现双向通讯，SPI支持高速数据传输，从而满足了射频带宽的要求。nRF905提供了强大的跳频机制以及大量的频道支持，可以用在许多特殊的场合，而且即使利用无增益的PCB天线其传输距离也可达200m，如果需要更远距离的传输，也可以改成带增益的天线，传输距离即可扩大到1千米以上，可满足不同客户的需求。
1 系统硬件实现

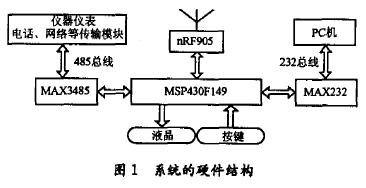

无线通讯模块的实现框图如图1所示，除了MSP430和nRF905外，系统还留有MAX232接口可以实现与PC的机通讯，MAX485接口满足一些通用仪器仪表的要求，并提供了按键和液晶等人机交互界面。
2 驱动实现
2.1 MSP430的SPI驱动
MSP430用标准SPI口和nRF905进行通讯，标准接口包括两根数据线：MOSI(主发从收)和MISO(从发主收)，还有时钟线CLK，主机用CLK与从机时钟同步。

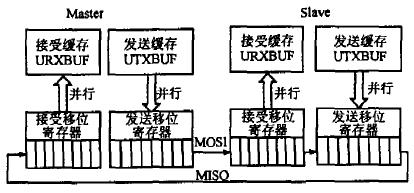

如图2所示，SPI可以理解成双工方式，因为在发送数据的同时也可以接受数据。SPI分成主模式和从模式，从模式完全被动，数据的发送和接受都由主机掌握。实际上参与工作的都有四个寄存器，主机将数据写入发送缓存UTXBUF，数据并行存入发送移位寄存器。数据一旦写入UTXBUF，立即从MOSI线移位到从机的接受移位缓存，而从机移位缓存中的数据又将其发送移位寄存器中数据，通过MISO移位到主机的接受移位寄存器，再并行读入接受缓存中。所以利用SPI同时进行读写操作。
图2 430 SPI示意图
2.2 nRF905的驱动
nRF905共有32个引脚，其中有10个引脚尤其需要我们注意：和主MCU通讯的SPI接口的四个引脚，数据线MOSI、MISO，时钟线SCK、使能线，其中CSN可以接到一个IO口控制芯片工作，而其它三个脚则接到主MCU的SPI接口上；主MCU的控制线有三个引脚，控制低功耗的PWRUP，控制正常工作的TX_EN，选择发送还是接受方式的TRX_CE，这几个引脚都接到主MCU的通用IO口；nRF905的反馈线有三根，检测到频道正被使用的CD(carrier detected)，通知接受地址正确的AM(addreSS matched)，告诉MCU数据接受正确的DR(data received)，这几个引脚需要接到主MCU的中断引脚上，当接收数据正确时以中断方式通知主MCU。

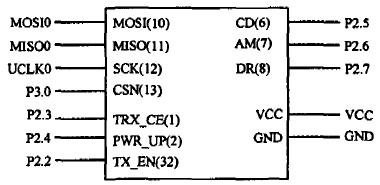

nRF905与MSP430接口如图3所示，其中MOSI、MISO、SCK分别与主机SPI口对应，CSN、TRX_CE、PWR_UP、TX_EN接通用IO口，而CD、AM、DR接中断口，430的P2口都是复用的中断口，这样收到数据可以用中断及时通知430。
图3 硬件接口
2.2.1 寄存器操作
(1)寄存器介绍
对nRF905操作主要是对其寄存器进行操作，主要有四个寄存器，即配置寄存器、发送地址寄存器、发送数据寄存器和接受数据寄存器，每次发送数据时将对方地址写入发送地址寄存器中，将不超过32 byte的数据写入发送数据寄存器即可 而各节点地址在配置寄存器设置，接受的数据则自动放入接受数据寄存器中。
(2)操作寄存器
nRF905控制信号线CSN的下降沿使能寄存器，如果希望对某个寄存器进行操作的时候，首先需要将CSN引脚置低。905提供了特殊的命令字来支持对寄存器的操作，比如写配置寄存器的命令字为(WC)0000 XXXX，读配置寄存器的命令字为(RC)0001XXXX，其中XXXX为起始地址。当操作某个寄存器时，先写入该寄存器的命令字，即可对其操作。
2.2.2 设置频道和频段
nRF905最吸引人的一个特点就是提供跳频支持，以及拥有大量的频道可使用。nRF905可以在433/868/915频段进行通讯，其实868和915属于同一频段，即主要分两大频段，而每一频段又有29个频道可以使用，但实际上针对不同的天线，只有一个频段可以让芯片发挥最好的功能，所以一种天线有29频道使用。当在某个频道上遇到干扰时，可以跳频来继续通讯，确保数据完整性。配置寄存器提供了CH_NO和HFREQ_PLL来设置频道，公式为：
f=(422.4+(CH_NO/10))×(1+HFREQ_PLL)MHZ
nRF905提供了一个专门的命令字来支持快速跳频，这样在通讯过程中可以迅速实现跳频，从而在不影响通讯速度的情况下，完成通讯。
2.2.3 发送数据流程

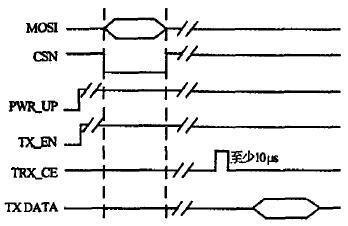

设置好配置寄存器后，就可以发送数据了.我们先给出具体的时序图，再解释具体流程。
时序图如下：
图4发送时序图
①主MCU将PWR_UP置高，使905进入工作模式，再将TX_EN置高进入发送数据模式。
②将发送地址通过SPI口写入发送地址寄存器TX_ADDRESS，再将数据写入发送数据寄存器TX_PAYLOAD，SPI口的速度由主MCU设置。
③主MCU置高TRX_CE，905自动将数据帧格式补齐，加入包头Preamble，并根据寄存器设置计算CRC校验填人包尾，然后905将整个数据以100 bit/s的速度，采用曼彻斯特编码，以GFSK形式发送出去，发送完毕，DR会置高，通知主MCU可以继续下次发送。
④如果配置成自动重发模式，nRF905会自动重发，直到TRX_CE置低。
⑤发送完后可以将TRX CE置低，这样就进入standby模式，实际操作时可以直接将TRX_CE产生脉冲，持续时间不少于10us，就可以发送完数据。

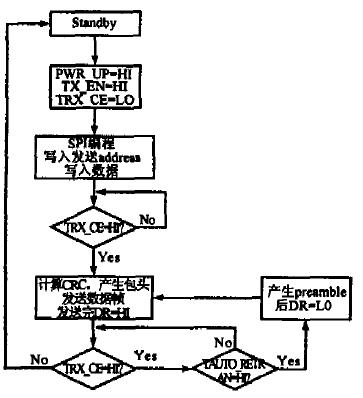

发送数据流程图如图5所示：
图5发送数据流程图
