串行外围设备接口SPI(serial peripheral interface)总线技术是Motorola公司推出的一种同步串行接口，它允许CPU与TTL移位寄存器、A/D或D/A转换器、实时时钟(RTO)、存储器以及LCD和LED显示驱动器等外围接口器件以串行方式进行通讯。SPI总线只需3～4根数据线和控制线即可扩展具有SPI接口的各种I/O器件，其硬件功能很强，实现软件相当简单。串行A/D转换器具有电路简单、工作可靠的特点，而ARM芯片被设计用于手持设备以及普通的嵌人式应用的集成系统，将上述两种实用的芯片和SPI总线技术相结合以实现数据采集十分有效。
1 AD7888的功能与使用

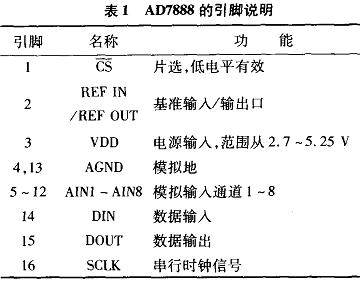

AD7888是美国模拟器件公司推出的一款高速低功耗12位A/D转换器，采用2.7～5.25 V单电源供电，最大通过率可达到125 kSPS。AD7888的输入采样/保持电路在500 ns内获取一个信号，采用单端采样模式，包含8个单端模拟输入，模拟输入电压从0到VREF。AD7888有2.5 V的片内基准电压，也可以使用外部基准电压，范围从1.2 V到VDD。CMOS制造工艺确保了低功耗，正常工作时为2 mW，掉电状态下为3uW。可以选择多种电源管理模式(包括数据转换后自动处于掉电模式)，与多种串行接口兼容(SPI/QSPI/MICOWIRE/DSP)。AD7888可广泛应用于电池供电系统(个人数字助理、医疗仪器、移动通信)、仪表控制系统和高速调制/解调器等领域。该器件采用16脚SOIC和TSSOP外形封装，外形及引脚定义见图1和表1。
图1 AD7888的引脚图

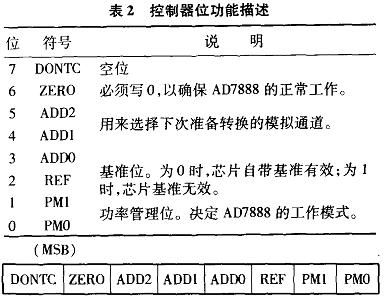

AD7888的控制寄存器是8位只写寄存器。数据在SCLK的上升沿从DIN引脚载人，同时获取外部模拟量转换的结果。每次数据的传输需要准备16个连续时钟信号。只有在片选信号下降之后的前8个时钟脉冲的上升沿提供的信息装入控制寄存器。

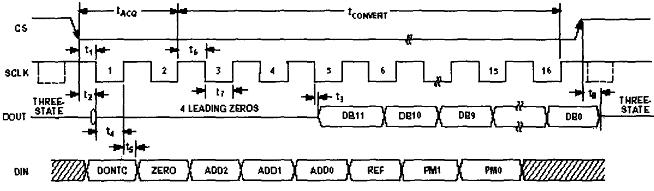

图2显示了详细的串行接口时序图，串行时钟提供了转换时序，且控制AD7888转换信息的输入输出。CS初始化数据传送和转换处理。在其下降沿之后的1.5个时钟周期开始采样输入信号，这段时间表示为tACQ(获取时间)。整个转换过程还需要14.5个时钟周期来完成，这段时间表示为tCONVERT(转换时间)。从AD7888获取数据的整个转换过程需要16个时钟周期。CS上升沿之后，总线返回高阻状态。如果CS继续保持低电平，则准备新一轮的转换。进行采样的输入通道的选择是提前写入控制寄存器的，因此在转换时，用户必须提前写入以备通道的转换。也就是说，在进行当前转换时，用户就必须提前写入通道的地址以备下次转换使用。
图2串行接口时序图
2 S3C2410的主要功能
S3C2410是三星公司推出的采用RISC结构的16/32位微处理器。它基于ARM920T内核，采用五级流水线和哈佛结构，最高频率可达203 MHz，是高性能和低功耗的硬宏单元。ARM920T具有增强ARM体系的MMU(支持WinCE，EPOC 32和Linux)、16kB的指令和数据高速缓存以及高速AMBA总线接口。S3C2410被设计用于手持设备以及普通的嵌入式应用的集成系统，为了降低整个系统的成本，S3C2410还包括下面的部分：LCD控制器(STN&TFT)、NAND Flash引导装入程序、系统管理(片选逻辑和SDRAM控制器)、3通道UART，4通道DMA、4通道PWM时钟、I/O口、RTC、8通道10位ADC及触摸屏接口、IIC总线接口、IIS总线接口、USB主口和USB设备口、SD主口和多媒体卡接口、2通道SPI和2通道PLL。
S3C2410有2个SPI口，可以实现串行数据的传输。每个SPI接口各有2个移位寄存器分别负责接收和发送数据。在传送数据期间，发送数据和接收数据是同步进行的，传送的频率可由相应的控制寄存器设定。如果只想发送数据，则接收数据为哑元;如果只想接收数据。则需发送哑元“0xff”。SPI接口共有4个引脚信号：串行时钟SCK(SPICLK0，1)、主入从出MISO(SPICLK0，1)和主出从入MOSI
(SPIMOSI0，1)数据线、低电平有效引脚/SS(nSSO，1)。
S3C2410的SPI接口具有如下特点
(1)兼容SPI协议(ver.2.11);
(2)有分别用于发送和接收的8位移位寄存器;
(3)有设定传送频率的8位寄存器;
(4)有轮询、中断和DMA三种传送模式。
