摘要:介绍了S3C2410的LCD控制器的数据和控制管脚,并给出了LCD的控制流程和TFT-LCD的控制器设置规则。参照TFT-LCD CJM10C0101的逻辑要求和时序要求设计了其驱动电路,设置了各主要LCD寄存器。开发了CJM10C0101在嵌入式LINUX下的显示驱动程序,并在CJM10C0101上显示了清晰稳定的画面。实验表明这套装置通用性好,能驱动大部分的TFT-LCD;可移植性强,经过少许修改即可应用在其他嵌入式系统中。它是S3C2410驱动TFT-LCD的一套较佳的解决方案。
1 引言
随着科技的发展,ARM在社会各个方面的应用越来越广。S3C2410是三星公司生产的基于ARM920T内核的RISC微处理器,主频可达203MHz,适用于信息家电、SmartPhone、Tablet、手持设备、移动终端等领域。其中,集成的LCD控制器具有通用性,可与大多数的LCD显示模块接口。CJM10C0101是一种用非晶硅TFT作为开关器件的有源矩阵液晶显示器,该模块包括TFT-LCD显示屏!驱动电路和背光源,其接口为TTL电平。分辨率为640×480像素,用18bit数据信号能显示262144色。6点视角是最佳视角。
在以三星ARM芯片S3C2410为核心,USB、UART、LCD、TOUCHPANEL等作为输入输出设备,FLASH和SDRAM作存储器,加上固化在FLASH里面的嵌入式LINUX组成的嵌入式系统中,我们致力于使此系统用本国生产的TFT-LCD作显示输出,因此研究设计了驱动CJM10C0101型26.4cm(10.4in)TFTLCD的硬件适配电路与嵌入式LINUX下的显示驱动程序。
2 S3C2410 LCD控制器介绍
2.1 管脚

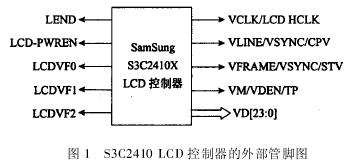

S3C2410 LCD控制器用于传输视频数据和产生必要的控制信号,像VFRAME、VLINE、VCLK、VM等等。除了控制信号,S3C2410还有输出视频数据的端口VD[23:0],如图1示。
将要用到的管脚描述如下:VCLK－像素时钟信号;VD[23:0]－LCD像素输出端口;VM/VDEN/TP－LCD驱动器的AC偏置信号(STN)/数据使能信号(TFT)/SECTFT源驱动器数据加载脉冲信号。
2.2 寄存器介绍
S3C2410的LCD控制寄存器主要有:LCDCON1寄存器、LCDCON2寄存器、LCDCON3寄存器、LCDCON4寄存器和LCDCON5寄存器等,
详情请见参考文献[1]。
2.3 控制流程

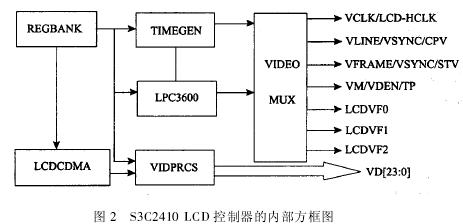

LCD控制器由REGBANK、LCDCDMA、VIDPRCS、TIMEGEN和LPC3600组成(见图2)。
REGBANK有17个可编程寄存器组和256×16的调色板存储器,用来设定LCD控制器。LCDCDMA是一个专用DMA,自动从帧存储器传输视频数据到LCD控制器,用这个特殊的DMA,视频数据可不经过CPU干涉就显示在屏幕上。
VIDPRCS接受从LCDCDMA来的视频数据并在将其改变到合适数据格式后经VD[23:0]将之送到LCD驱动器,如4/8单扫描或4双扫描显示模式。
TIMEGEN由可编程逻辑组成,以支持不同LCD驱动器的接口时序和速率的不同要求。TIMEGEN产生VFRAME、VLINE、VCLK、VM信号等。
数据流描述如下:FIFO存储器位于LCDCDMA。当FIFO空或部分空时,LCDCDMA要求从基于突发传输模式的帧存储器中取来数据,存入要显示的图像数据,而这个帧存储器是LCD控制器在RAM中开辟的一片缓冲区。当这个传输请求被存储控制器中的总线仲裁器接收到后,从系统存储器到内部FIFO就会成功传输4个字。FIFO的总大小是28个字,其中低位FIFOL是12个字,高位FIFOH是16个字。S3C2410有两个FIFO来支持双扫描显示模式。在单扫描模式下,只使用一个FIFO(FIFOH)。
2.4 TFT控制器操作
S3C2410支持STN-LCD和TFT-LCD,这里我们只介绍其对TFT-LCD的控制。
TIMEGEN产生LCD驱动器的控制信号,如VSYNC、HSYNC、VCLK、VDEN和LEND等。这些控制信号与REGBANK寄存器组中的LCDCON1/2/3/4/5寄存器的配置关系相当密切,基于LCD控制寄存器中的这些可编程配置,TIMEGEN产生可编程控制信号来支持不同类型的LCD驱动器。
VSYNC和HSYNC脉冲的产生依赖于LCDCON2/3寄存器的HOZVAL域和LINEVAL域的配置。HOZVAL和LINEVAL的值由LCD屏的尺寸决定,如下公式:
HOZVAL=水平显示尺寸-1 (1)
LINEVAL=垂直显示尺寸-1 (2)
VCLK信号的频率取决于LCDCON1寄存器中的CLKVAL域。VCLK和CLKVAL的关系如下,其中CLKVAL的最小值是0:
VCLK(Hz)=HCLK/[(CLKVAL+1)×2] (3)
帧频率是VSYNC信号的频率,它与LCDCON1和LCDCON2/3/4寄存器的VSYNC、VBPD、VFPD、LINEVAL、HSYNC、HBPD、HFPD、HOZVAL和CLKVAL都有关系。大多数LCD驱动器都需要与显示器相匹配的帧频率,帧频率计算公式如下:
FrameRate=1/{[(VSPW+1)+(VBPD+1)+(LINEVAL+1)+(VFPD+1)]×[(HSPW+1)+
(HBPD+1)+(HFPD+1)+(HOZVAL+1)]×[2×(CLKVAL+1)/(HCLK)]} (4)
参照CJM10C0101的参数和公式(1)、(2),可得出HOZVAL=639;LINEVAL=479。其余主要寄存器的值在下面给出。
3 CJM10C0101的逻辑、时序要求[2]

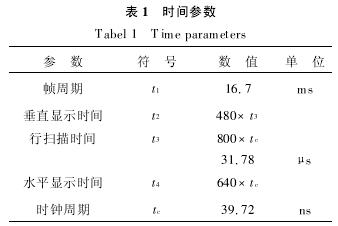

各时间参数见表1。

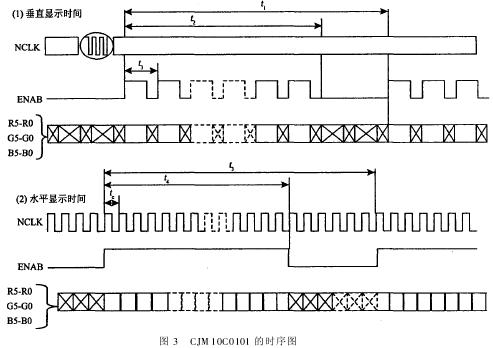

根据时序要求,我们设定VM/VDEN信号作LCD的ENAB信号,VCLK信号作LCD的NCLK信号。要想得到合适的VM和VCLK波形,就要正确设定寄存器的值,根据寄存器的值与VM和VCLK波形的关系,我们设定了如下关键寄存器的值:
HSPW=10;HBPD=100;HFPD=47;
VSPW=1;VBPD=37;VFPD=4
S3C2410的HCLK工作频率为100MHz左右,因此根据公式(3)设CLKVAL=1。这些值将在驱动程序中得到具体体现。
