如果系统希望通过矢量调制实现参考电压如式（9）所示。式中Vref为参考电压的幅值，θref为参考电压与输入电压的相位差。而参考电压是通过开关管通断及通断时间所控制的。开关管的控制规律如表1所示[7]。假设此时控制矢量位于第I扇区，则各开关管的占空比如式（10）所示[8]，其他扇区的占空比依次类推。可使整流桥输入端对电源中点的电压如式（11）所示。

4　三相VSR的SIMULINK仿真实现

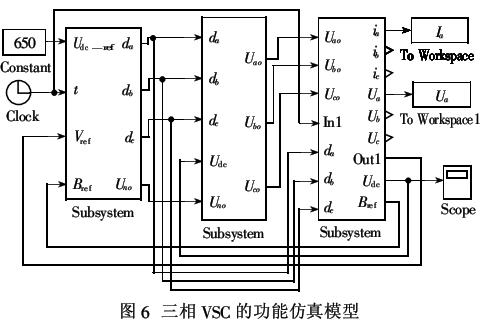

　　MATLAB提供的SUMULINK是一个用来对动态系统进行建模、仿真和分析的软件包，它具有模块化、可重载、可封装、面向结构图编程及可视化等特点，可大大提高系统仿真的效率和可靠性，三相VSR的功能仿真模型如图6所示。

　　如果要求系统的功率因数为1，则Vref、θref的计算公式[9]如（12）所示：

5　仿真结果

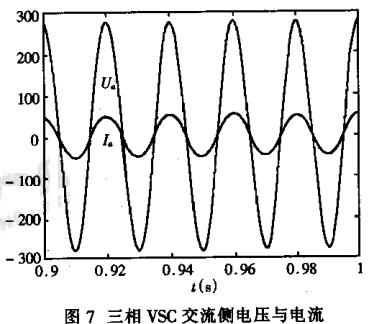

　　仿真参数为：三相交流输入相电压为50Hz/220V（有效值），交流输入电感为2.5mH，中间直流电容为3300μF，直流母线电压为650V，负载电阻为14.52Ω。交流侧输入电压与输入电流的仿真波形如图7所示，直流母线电压及其放大图如图8、9所示。其中空间矢量控制器主要由直流电压pi调节器，占空比形成单元组成。从仿真图可见，输入电流的正弦度很好，电源的输出功率接近于1，直流母线电压的调节时间很短，稳态误差很小。

6　结论

　　以SIMULINK为工具进行的三相PWM整流器仿真，充分发挥了SIMULINK功能强大，建模简单，参数易于调整的特点。本文基于空间矢量控制方法，系统地建立了三相VSC模块化功能仿真模型。模型直观，不用编程，易于使用，为验证设计思想并进行高效成功的设计打下了良好的基础。

参考文献：

[1] 黄忠霖，控制系统MATLAB计算与仿真[M].

[2] Veas D R, Dixon J W, Ooi B T. A novel load current control method for leading power factor voltage source PWM rectifier[J]. IEEE Trans. on Power Electronics, 1944, 9(2): 153-159.

[3] Habetler T G.A space vector-based rectifier regulator for AC-DC-AC converter[J]. IEEE Trans.on Power Electronics, 1993, 8(1):30-36.

[4] Ooi B T, et al.A 3-phase controlled converter with leading power factor[J]. IA 1987,23(1):78-84.

[5] Hoang L H.Analysis and implementation of a real-time current controller.IE 1994,41(1):110-117.

[6] Osman.A novel curent-control method for three-phase PWM AC/DC voltage-source converters[J].IE 1999,46(3):544-533.

[7] 浦志勇，黄立培，吴学智三相P}M整流器空间矢量控制简化算法的研究[J].电上电能新技术，2004, (4) : 56- 59

[8] 史伟伟，蒋 全，胡敏强等。三相电压型整流器的数学模型    和主电路设计[J].东南大学学报，2002, (1) : 50-55

[9] 张纯江，王 英，赵清林等.基于DSP的三相电压型PWM整流器控制系统设计[J].电力电子技术，2002,(12):45 - 47
